MPC、波特兰水泥和环氧树脂：哪种混凝土修补材料最适合您的项目

当您收到结构混凝土修复规范时，通常会看到三种材料选项：波特兰水泥基修补砂浆、环氧树脂修补化合物和磷酸镁水泥。每种材料都有其适用的用途，但也都存在性能局限性，在某些情况下可能并不合适。选择不当意​​味着要么为项目不需要的性能买单，要么选用不符合应用要求的材料，导致返工。本文将从对东南亚、欧洲和亚洲的基础设施承包商、维护工程师和建筑化学品分销商最为重要的几个方面对这三种材料进行比较。

每种材料是什么？

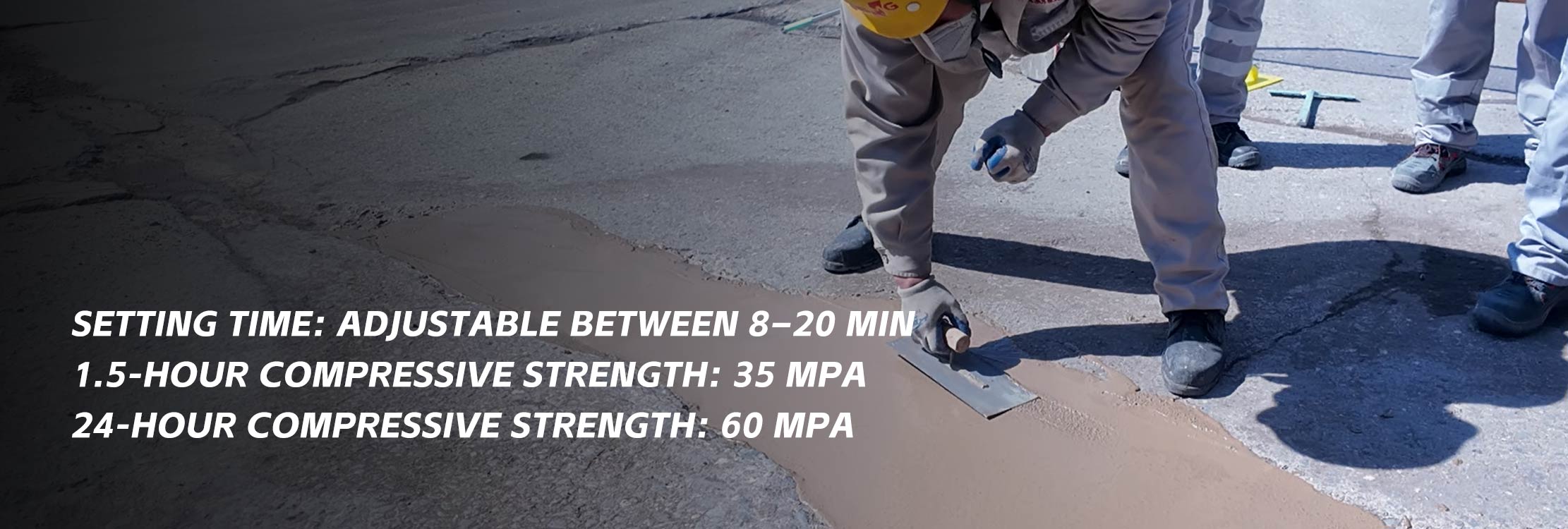

磷酸镁水泥是一种无机快速硬化混凝土修补材料，由氧化镁和磷酸二氢钾之间的酸碱反应生成。它在1.5小时内强度达到35 MPa，28天后强度达到75 MPa，在3.5 MPa强度下即可与混凝土粘结，并且在低至零下20摄氏度的温度下也能正常硬化。

波特兰水泥修补砂浆是一种传统的水泥基修补材料，以普通波特兰水泥、砂和聚合物改性剂为基础。它在24至48小时内可达到20兆帕的强度，在标准条件下与现有混凝土的粘结强度可达1.0至1.5兆帕。

环氧树脂修补剂是一种双组分有机聚合物体系，通过树脂和固化剂之间的化学反应固化。它具有60至80兆帕的极高抗压强度和2.0至3.5兆帕的混凝土粘结强度，但需要10摄氏度以上的温度才能完全固化，且在60摄氏度以上会显著软化。

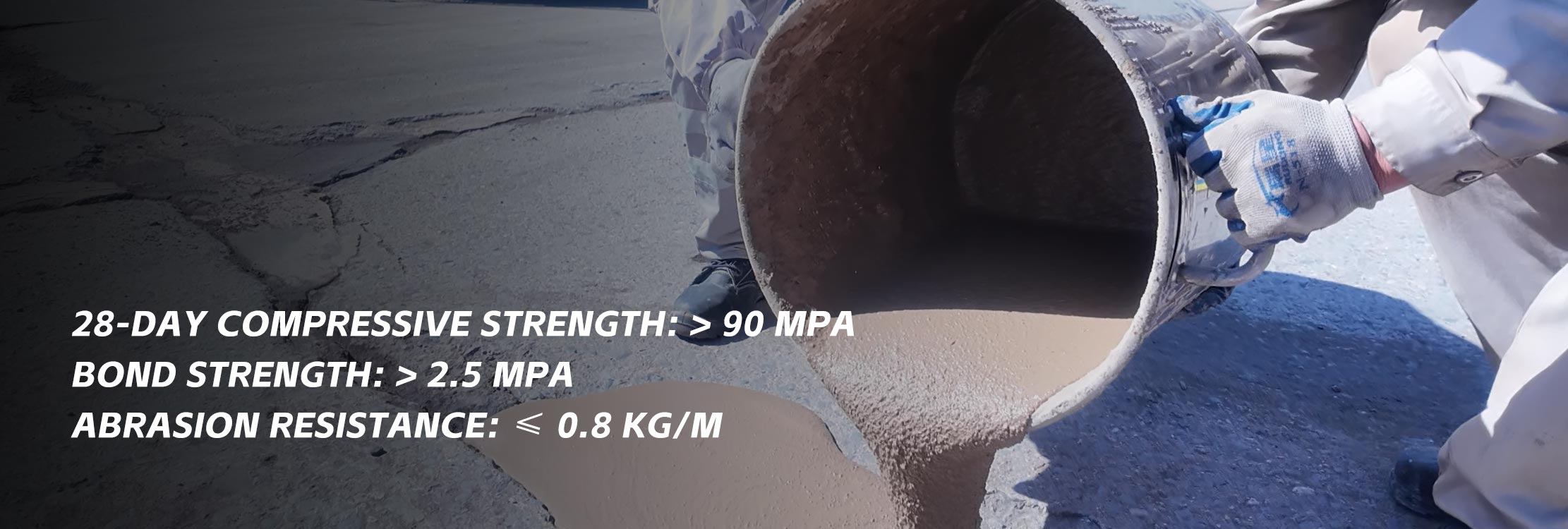

全面性能对比

何时选择波特兰水泥修补砂浆

当项目进度安排允许在修复后的表面恢复使用前 24 至 48 小时，当修复量很大且材料成本是主要驱动因素，以及当修复是在受保护的室内环境中进行，没有极端温度暴露或动态载荷时，波特兰水泥修补砂浆是正确的规格。

对于建筑结构、非交通承重面的大体积混凝土修补以及允许延长养护时间的计划性停工维护，聚合物改性波特兰水泥砂浆在三种方案中材料成本最低，且性能良好。只有当交通恢复时间、低温性能或与现有基材的粘结强度成为项目限制条件时，其局限性才会凸显。

何时使用环氧树脂修补剂才是正确的选择

环氧树脂修补化合物是薄截面修补的正确规格，在小修补体积内需要非常高的抗压强度和抗拉强度；对于重载机器底座和设备基础的修补，需要同时满足抗振性和耐化学性要求；对于粘合应用，以与钢材或混凝土的最大粘合强度为主要性能标准。

在MPC与波特兰水泥修补砂浆的比较中，环氧树脂的关键局限性在于其对温度的敏感性。环氧树脂在60摄氏度以上会软化，因此不适用于暴露于辐射热、工业过程热或炎热气候下深色表面阳光直射的修补。此外，其双组分混合要求增加了施工复杂性，并限制了其适用期，与单组分MPC或波特兰水泥体系相比，会降低修补作业的效率。

何时选择磷酸镁水泥

在波特兰水泥和环氧树脂都无法充分发挥作用的四种特定情况下，磷酸镁水泥作为一种快速硬化的混凝土修补材料是正确的选择。

MPC的主要应用场景是需要在1至3小时内恢复交通的紧急维修。机场跑道、城市高速公路、桥梁桥面和港口路面等封闭时间以小时而非天计算的场所，需要一种能够在规定的操作时间内达到结构强度的修复材料。MPC可在1.5小时内达到30 MPa的强度，从而确保跑道和道路能够在夜间维护窗口期内重新开放。

在环境温度低于5摄氏度的寒冷天气下进行维修时，波特兰水泥不适用，环氧树脂的使用温度也仅限于可接受温度范围的上限。MPC（改性沥青混凝土）无需加热设备即可在零下20摄氏度正常硬化，使其成为北欧、中亚以及亚洲高海拔建筑市场冬季维护作业中唯一实用的维修材料。

对于结构修复中新旧混凝土之间荷载传递至关重要的情况，MPC（改性沥青混凝土）的粘结强度要求较高，其粘结强度为3.5 MPa，而普通硅酸盐水泥的粘结强度仅为1.0至1.5 MPa。在桥面修补、伸缩缝修复以及钢筋混凝土结构中钢筋的后安装锚固方面，MPC的粘结性能可降低在反复动态荷载作用下修复边缘脱粘的风险。

在受限的修复几何形状中，体积稳定的修复系统必须避免从修补边缘收缩，而MPC硬化后约0.1%的轻微膨胀有利于此类修复。在受限修补中，波特兰水泥0.04%至0.08%的收缩会在修补边缘产生拉应力，从而导致缝隙，使水渗入并加速二次劣化。

环氧树脂与磷酸镁水泥的对比结果始终表明，在需要高温环境、单组分混合简便性对现场操作至关重要，以及修复基材可能存在污染物从而影响环氧树脂粘合力的情况下，磷酸镁水泥是更优的选择。而在需要最高耐化学腐蚀性且使用寿命期间温度始终低于50摄氏度的应用中，环氧树脂则更具优势。

为什么选择 EastChem

EastChem是一家值得信赖的快速固化结构修复材料供应商，提供磷酸镁水泥我们为全球市场的基础设施承包商、道路养护公司、机场设施运营商和工业维护团队提供产品和服务。我们的生产制造已通过 ISO 9001、ISO 14001 和 ISO 45001 体系认证，我们的产品符合欧洲市场准入的 REACH 法规要求。

我们供应标准级和高强度等级的MPC，并提供完整的技术文档。符合条件的买家可在签订供货合同前索取产品样品和技术数据表。

联系 EastChem立即索取镁磷酸盐水泥样品、技术数据表或价格信息，以满足您的结构修复需求。

常见问题解答

MPC能否在所有维修应用中直接替代环氧树脂？

不。在需要最高耐化学性、厚度小于 5 毫米的超薄截面修复以及抗拉强度高于 3.5 兆帕的钢基材粘接等应用中，环氧树脂的性能优于 MPC。而当耐高温、单组分施工简便、耐寒性能或快速恢复交通是主要要求时，MPC 则更为理想。

MPC比波特兰水泥修补砂浆更贵吗？

与标准波特兰水泥修补砂浆相比，MPC 的每公斤材料成本更高。然而，项目总成本比较应包括延长交通管制的人工成本、波特兰水泥在动态荷载或寒冷天气下过早失效后的重复修补成本，以及减少高流量基础设施封闭时间所带来的价值。对于时间紧迫的项目，综合考虑所有项目成本构成后，MPC 的总成本通常低于波特兰水泥。

MPC施工前需要进行哪些表面处理？

应先用锯切机将修补区域切割成干净的垂直边缘，然后用机械方法清除所有松动和劣化的混凝土，并在涂抹MPC之前将基材润湿但不要浸透。与环氧树脂不同，MPC无需底漆、粘合剂或干燥的基材，这简化了现场准备工作，并减少了与环氧树脂修补系统相比的施工步骤。
